全天候防爆呼吸閥尺寸_全天候防爆呼吸閥結構圖
全天候防爆呼吸閥是安裝在固定頂罐上的通風裝置，該產品適用于儲存閃點低于28℃的甲類油品和閃點低于
60℃的乙類油品：如汽油、煤油、柴油、原油、甲苯、乙醇等介質儲罐使用。主要是用來滿足儲罐大小呼吸的
通氣與阻火要求安裝在儲存甲、乙、丙類液體的儲罐頂上，確保儲罐在超壓時免遭破壞，同時減小儲罐內介質
的蒸發損耗。全天候防爆呼吸閥具有通風量大、泄漏量小、耐腐蝕等特點，并有靜電接地線，使該閥與罐體保
持等電位；適用于寒冷地區，具有防凍性能。其最大優點是密封性能好、泄漏量小、耐腐蝕維修方便。按GB59
08-97和SY7511-87標準進行制造和驗收。
|
規格 |
安裝尺寸（毫米） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |
全天候防爆呼吸閥法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸 |
|
|||
|
D1 |
D |
D3 |
H |
M-h |
|
|
1" |
79.5 |
108 |
115 |
180 |
4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |

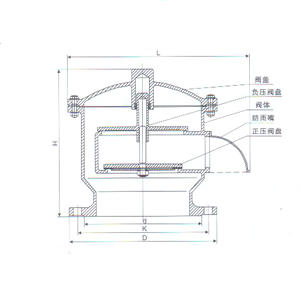

全天候防爆呼吸閥結構圖：
全天候防爆呼吸閥性能特點：
1、新型全天候石油儲蓄罐呼吸閥殼體選用鑄鐵、鑄鋼與鋁合金、耐腐蝕性好；
2、閥盤采用四氟材料，耐低溫、防凍性能好；
3、結構簡單，易檢修，安全方便；
4、新型全天侯防爆呼吸閥能經同濟大學測試，完全符合石油工業部標準SY7511-87規定。
